汽車門板吸塑成型機
|
型號 |
ADF-780 |
|
成型長度 |
1200-1800mm |
|
成型寬度 |
800-1200mm |
|
成型高度 |
400mm |
|
總電源 |
三相五線制 380V，50Hz，電壓波動范圍±10% |
|
控制電源 |
24V，DC |
|
熱爐功率 |
大84KW |
|
總功率 |
大95KW |
|
成型方式 |
凹/凸模成型 |
|
成型用材料 |
ABS、HIPS、PC、PE、PP、PET、PS、PET、PVC、PMMA等熱塑性片材或板材 |
|
板材厚度 |
大120mm |
|
真空流量 |
200 m3 /h |
|
冷卻水用量 |
約400升/分鐘（5℃~10℃的冷水） |
|
耗氣量 |
1.6m3/min（外接氣源） 氣壓≤0.6Mpa |
|
生產節拍 |
40-72模/每小時 |
主要配置功能：1送料區：采用吸盤吸取片料進行上料，吸盤部分并設有光電感應偵測缺料異常裝置。
2加熱區：由發熱磚下加熱并設有片料防垂網防止材料下垂。加熱區配有紅外線溫度探測儀，可準確探測片料溫度。加熱區采用封閉式門設計防止熱量流失，
3成型區：成型部分由密封氣箱、壓片框、上模組件，下模組件組成。成型中，上模采用正氣，下模采用真空成型，同時上模與下模配有平衡同步器，確保模架運行平穩。下模架并設有模具定位夾裝置。正壓裝置按片材尺寸制定三個不同規格。成型區并預留成型模具使用水、氣接口各四路。
4冷卻系統：配有冷水機、冷水循環裝置、變頻冷風機冷卻裝置。
5真空系統：配有完整的真空系統，包括真空室、真空泵真空儲氣罐、真空閥、真空調節閥、反吹脫模裝置、二次真空和真空延時
6記憶功能：生產過的產品設有生產記憶儲存功能，二次做同樣產品后時間與溫度不用在調節
7安全裝置：機器運行危險區域設有急停、光柵等人機隔離裝置和警示標志
8操作系統：采用PLC可編程器控制，人機界面觸摸屏對話窗口，系統操作運行方式可通過界面進行參數設定，手動、自動切換，機器動作控制等。
可生產范圍：

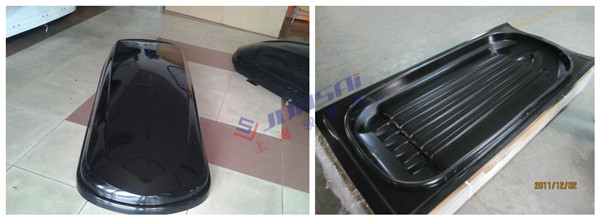

工業上冷卻塔冷卻水導流板等；裝飾用立體浮雕圖案、塑料天花板、壁板、汽車材料、衛生器材等制造行業。
車門板頂棚、坐椅靠板、玩具汽車外殼、汽車玩具外殼、玩具吸塑、玩具車殼吸塑、汽車面板吸塑、玩具吸塑、化妝品包裝吸塑、月餅盒吸塑、食品包裝吸塑、食品盒吸塑、食品托盤吸塑、保健品吸塑、醫藥包裝吸塑、醫療床板吸塑。

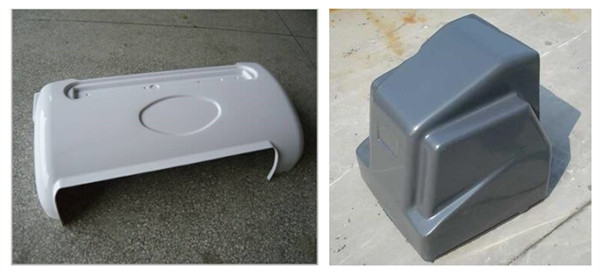

在相應的模具中可制造生產：車船飾件、家用電器內膽、門板、燈飾、箱包、裝飾用件、家具、潔具、燈具、玩具、示教器材、美術廣告、交通標志、托盤襯墊等制品。
